Amit a csapágyjelölésekről tudni érdemes...

Az ekszij.hu webáruház egyik legfrisebb termékcsoportja a csapágyak csoportja. Sokan használják, de csak kevesen tudják, hogy a jelölések mit jelentenek pontosan. Ezen segítünk most egy kicsit...

A csapágyak számtalan típusával, méretével és változatával a gyártók szabványos jelölési rendszert használnak az egyes csapágyak fő jellemzőinek azonosítására. Mindenki számára, aki részt vesz a csapágyak meghatározásában, beszerzésében vagy karbantartásában, elengedhetetlen ennek a rendszernek a megértése. Ebben a bejegyzésben leírjuk, hogyan működik a csapágyjelölési rendszer, és mit jelentenek a csapágyakon lévő számok és leggyakoribb betűk. Cikkünkből megtudhatja, hogyan kell értelmezni ezeket és hogyan takaríthat meg ez a tudás időt, hogyan csökkenti a hibákat és hogyan javíthatja az Ön által használt berendezések kompatibilitását. Ön akár tapasztalt mérnök, akár vásárló, akár csak most kezdi felfedezni a csapágyak világát, ez az útmutató segít önbizalommal eligazodni a kódokban.

Befoglaló méretek és csapágyjelölési kódok

A csapágyhatároló méretek (befoglaló méretek) szükségesek a csapágyak tengellyel vagy házzal történő összeszereléséhez. A befoglaló méretek közé tartoznak a csapágyfurat átmérője, csapágy külső átmérője, a csapágy szélessége, a csapágy magassága és egyéb méretek.

Radiális csapágyak (Radiális golyóscsapágyak és a radiális görgős kivitelek, kivéve a kúpgörgős csapágyak) A radiális csapágyak a sugárirányú mozgások elősegítésére szolgáló csapágyak. Általában radiális csapágyakat alkalmazunk a hajtásokban. A radiális csapágyak befoglaló méretei az alábbiak:

• d: névleges furatátmérő
• D: névleges külső átmérő
• B: névleges összeszerelt csapágyszélesség

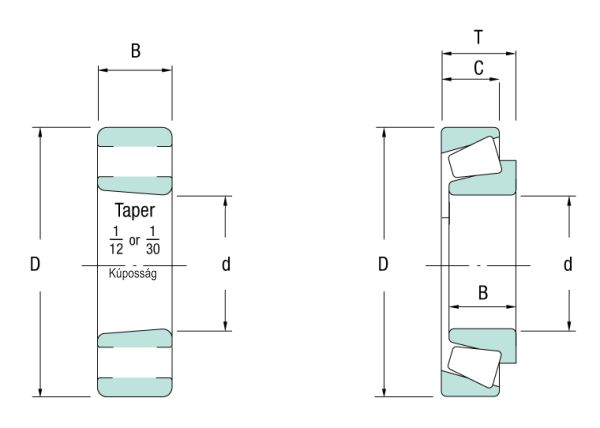

Kúpgörgős csapágyak A kúpgörgős csapágyakat általában egyidejű tengelyirányú és sugárirányú terhelések esetében használjuk... (Nagyobb terhelések esetén használatosak.) A kúpgörgős csapágyakat gyakran szorítóhüvellyel rögzítik a tengelyre. Ilyen esetekben a kúpgörgős csapágy furata kúpos (utójele K), hogy illeszkedjen a szorító külső falához. A kúpgörgős csapágyak befoglaló méretei az alábbiak:

• d: névleges furatátmérő
• D: névleges külső átmérő
• T: névleges összeszerelt csapágyszélesség
• B: névleges belső gyűrűszélesség
• C: névleges külső gyűrűszélesség

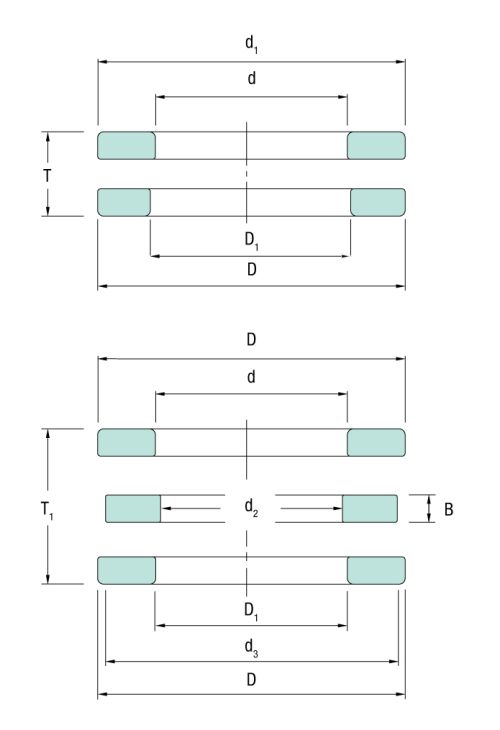

Axiális csapágyak (Axiális golyóscsapágyak és axiális görgőscsapágyak) (egysoros[egyirányú]/kétsoros[kétirányú]) Az axiális csapágyak a tengelyirányú mozgások elősegítésére szolgálnak. Nagyon fontosak, de ritkábban alkalmazzuk őket, mint a radiális csapágyakat. Az axiális csapágyak befoglaló méretei az alábbiak:

• d: tengelygyűrű névleges furatátmérője
• d1: tengelygyűrű névleges külső átmérője
• d2: központi gyűrű névleges furatátmérője
• d3: központi gyűrű névleges külső átmérője
• D: házgyűrű névleges külső átmérője
• D1: házgyűrű névleges furatátmérője
• T: egyirányú névleges csapágymagasság
• T1: kétirányú névleges csapágymagasság
• B: központi gyűrű névleges magassága

A metrikus csapágyak befoglaló méretei

A metrikus csapágyak befoglaló méretei az ISO általános szabványaiban vannak szabályozva. Az alábbi ISO szabványok vonatkoznak a csapágyméretekre:

• ISO 15 a radiális gördülőcsapágyakhoz, kivéve a betétcsapágyakat, bizonyos tűgörgős csapágytípusokat és kúpgörgős csapágyakat.
• ISO 104 az axiális csapágyakhoz.
• ISO 355 a kúpgörgős csapágyakhoz.

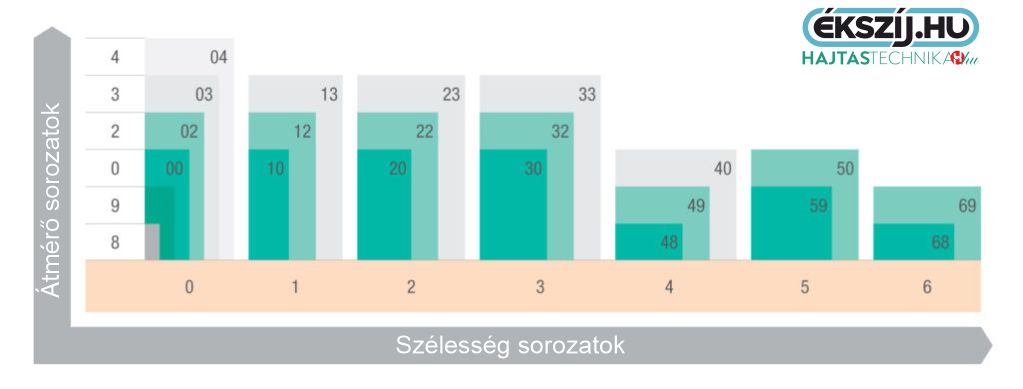

A radiális csapágyakra vonatkozó ISO szabvány minden szabványos furatátmérőhöz több szabványosított külső átmérő-sorozatot tartalmaz. Ezeket átmérősorozatoknak nevezik, és 7, 8, 9, 0, 1, 2, 3 és 4 számmal vannak számozva (a külső átmérő növekvő sorrendjében). Minden átmérősorozaton belül különböző szélességsorozatok léteznek (8, 0, 1, 2, 3, 4, 5 és 6 szélességsorozatok a növekvő szélesség sorrendjében).

A szabványos osztályozási rendszer

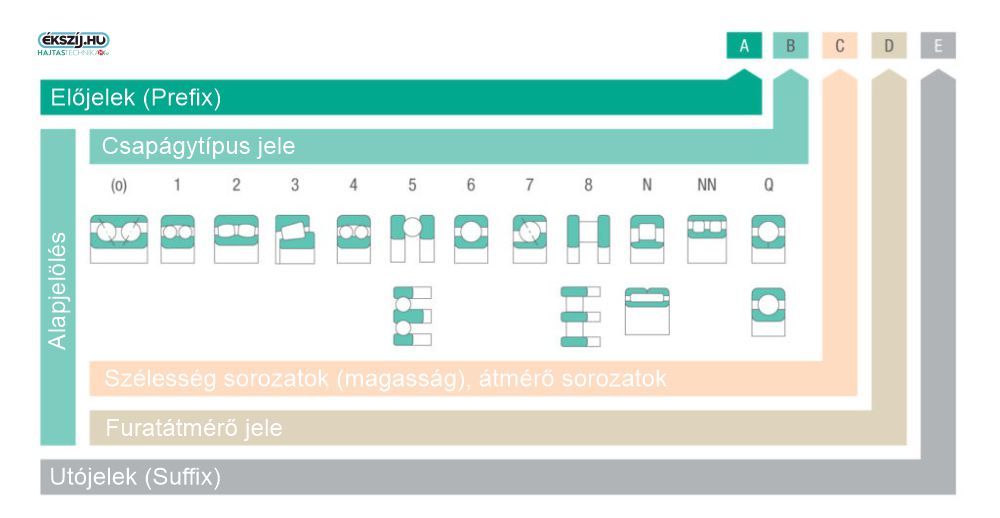

A szabványos osztályozási rendszer a következőket tartalmazza:

• Előjelek (prefix)
• Alapjelölés
• Utójelek (suffix)

Az ISO szabványok szerinti csapágyak azonos befoglaló méretekkel rendelkeznek, ha azonos furatátmérővel és méretsorozattal rendelkeznek.

A csapágyak alapjelölései

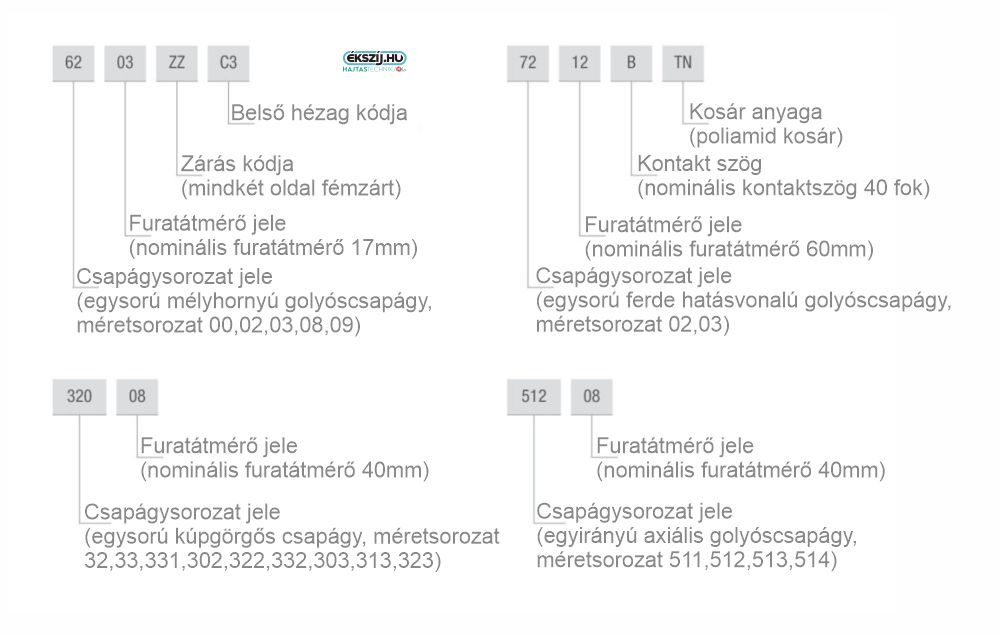

A csapágyjelölés jellemzően három-öt számjegyből áll. Az osztályozási rendszerben említett alapjelölés mindig számok és betűk kombinációja, amelynek jelentése a következő:

• Az első számjegy/betű/betűkombináció a csapágy típusát és egy alapváltozatot azonosít.
• A következő két számjegy az ISO méretsorozatot azonosítja. Az első számjegy a szélesség- vagy magasságsorozatot jelöli (B, T vagy H méret). A második számjegy az átmérősorozatot azonosítja (D méret).
• Az alapjelölés utolsó két számjegye a csapágyfurat méretkódját azonosítja.

Előjelek (prefix) és utójelek (suffix)

Az előtagok a csapágyak különálló részeit és azok anyagát jelölik és azonosítják. Az utótagok további részleteket adnak a csapágy kialakításáról, változatáról, tűréshatár-osztályáról, hézagosztályáról, a használt kenőanyagról stb. Az utótagokat mindig a csapágytípussal összefüggésben kell figyelembe venni. Azt is vegye figyelembe, hogy nem minden utótag szabványosított.

Példa a leggyakrabban használt előjelre:

• SS – rozsdamentes acélból készült csapágy

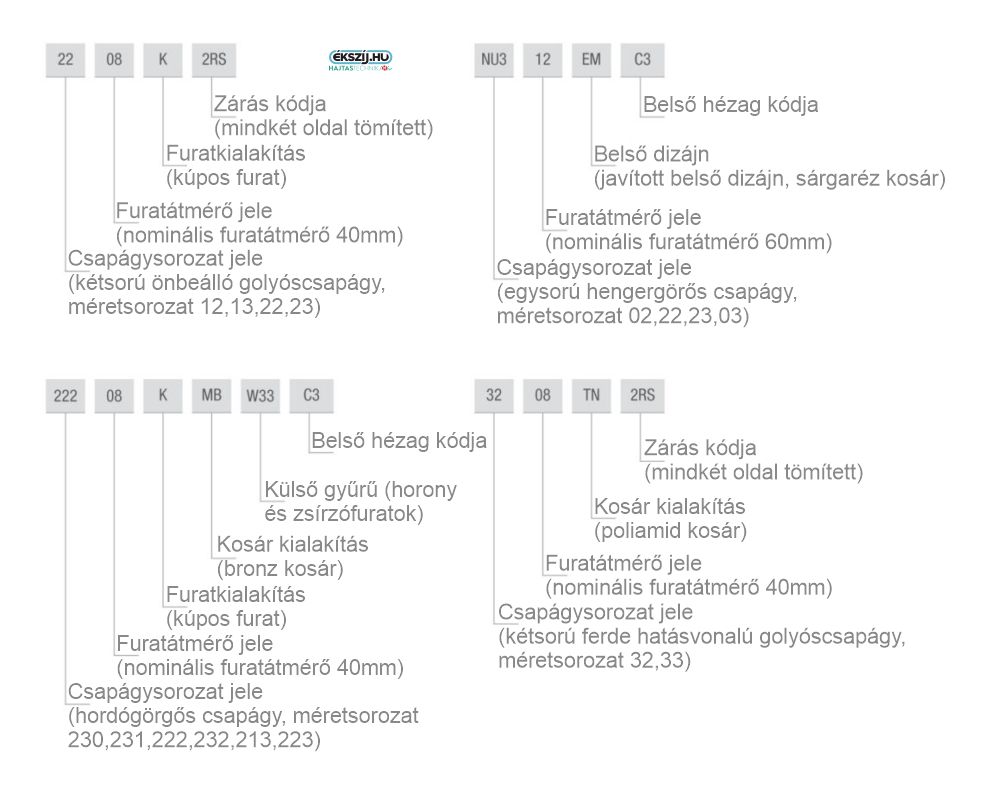

Példák a leggyakrabban használt utójelekre:

• RS – Egyoldali műanyag tömítéssel ellátott csapágy
• 2RS – Mindkét oldalon műanyag tömítéssel ellátott csapágy
• Z – Egyoldali fém védőburkolattal ellátott csapágy
• ZZ – Mindkét oldalon fém védőburkolattal ellátott csapágy
• Cx – radiális hézag (x = hézagosztály például C3)
• M – tömör sárgaréz kosár kialakítás
• TN – poliamid kosár kialakítás
• MB – belső gyűrűs vezetésű tömör sárgaréz kosár
• Px – ISO 492 szerinti tűréshatár-osztály (például P6)
• Sx – Üzemi hőmérsékletre hőstabilizálva (például S1)

Összegzés

A csapágyak jelölései előjelből azonosítójelből és utójelekből állhatnak. Ezek a jelölések szabványosak. A legtöbb gyártó esetében az ISO szabvány szerinti jelek használatosak. Ezek a jelölések gyártófüggetlenek, mindenhol ugyanazt jelölik. A csapágy azonosítójele 3-4 vagy 5 számjegyből áll és meghatározza a csapágy befoglaló méreteit. A csapágyazonosító utolsó két számjegye a furat átmérőt jelzi. A 00= 10mm, 01= 12mm, 02= 15mm, 03= 17mm, 04= 20mm. Innentől minden további szám növekedés 5 milliméter furatátmérő növekedést jelent. Az egyforma méretsorozatú sorozatú és furatátmérőjű golyóscsapágyak mérete megegyező. Ha a méretsorozat egyforma, de a szerkezet más, attól még a csapágy mérete egyezik... Például 6204 és 7204 csapágyak méretei egyformák (20x47x14) de a belső szerkezetük eltérő... Szóval a négyszámjegyű csapágyjelzéseknél ha a 2.-3.-4. számjegy egyezik, akkor a méret egyezik... Amennyiben egy csapágyat a befoglaló méreteivel jellemezzük, akkor mindig a következő sorrendet használjuk: furatátmérő x külső átmérő x szélesség (d x D x B) Példa: 6201=12x32x10

Az előjelek és utójelek a csapágynak a befoglaló méreteitől független, alapértelmezettől eltérő tulajdonságait jelöli. Például anyagminőséget, hőtűrést, futáspontosságot, kosárszerkezetet, belső méreteket, stb. Az előjelek és utójelek általában szabványosak, de pontos jelentésüket minden esetben a termék gyártójának katalógusában érdemes ellenőrizni. Az ekszij.hu webáruházban a terméklapokon található Letölthető dokumentumok lapfülön minden esetben megtalálható a gyártók katalógusa PDF formátumban. Innen letölthető, bármikor felhasználható.

Reméljük sikerült rávilágítanunk a csapágyjelölések titkaira. amennyiben további kérdése lenne, keressen minket a KAPCSOLAT linkre kattintva.

Forrás: Codex d.o.o. codex.si
