Osztott fedlapos villanymotor rögzítő talp
Leírás

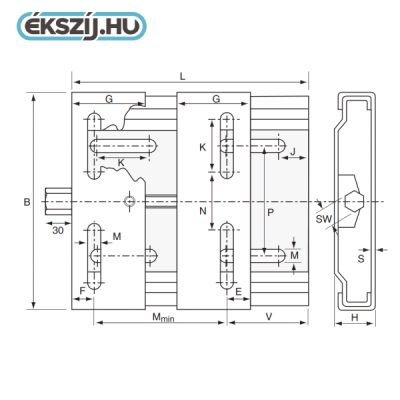

Az osztott fedlapos rögzítő talp vagy más néven csúszótalp vagy megint másként nevezve feszítőszán a villanymotorok rögzítésének leggyorsabb és leggazdaságosabb módja. A hat méretű hidegen hengerelt majd horganyzott acél rögzítőtalp fajta tudja fogadni a 63-180 as házméretű villanymotorokat. Minden esetben a villanymotor házméretének megfelelő rögzítőtalpat kell használni! A talphoz kapcsolható villanymotor házméretek az alábbi táblázat leírás mezejében találhatók!

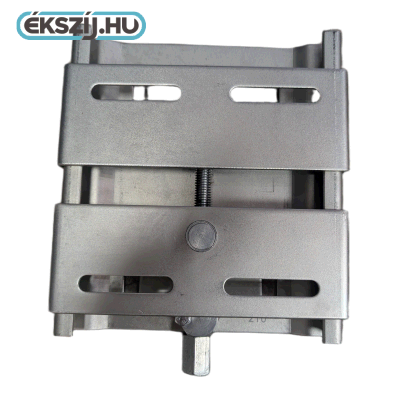

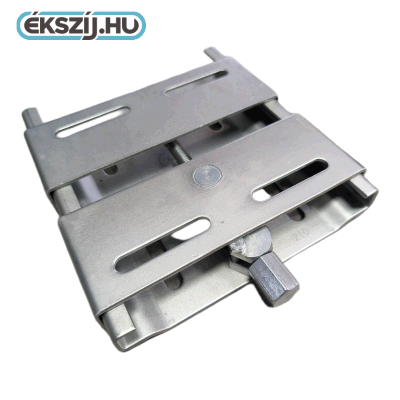

A préselt fedőlemez úgy van kialakítva, hogy az alaplapon átcsúszva megakadályozza a vibrációt és a zajt, miközben biztosítja a szíjfeszítés folyamatosságát. A szíjak feszítése egyetlen csavar beállításával történik. A motor a kétrészes felső lemezhez van csavarozva, amely motorok széles skáláját képes befogadni. Középtávolság és szíjfeszesség a beállításokat anélkül lehet elvégezni, hogy meg kellene lazítani motor rögzítőcsavarjait.
Használati útmutató monoblokk rögzítőtalpakhoz
- Enyhén lazítsa meg a sapkát (A) tartó csavart, közvetlenül a hatlapú beállító csavar előtt
- Enyhén olajozza be a tengelyt a kupak alatt
- Enyhén olajozza be a tengely menetét ott, ahol az beállító lemezbe (B) kerül.
- Állítsa be az alapot a szükséges motorhoz
- Húzza meg ismét a két csavart (A), ezzel rögzítve a motortartót a pozícióban
